村田教你測試薄膜型高頻電感器電氣特性方法

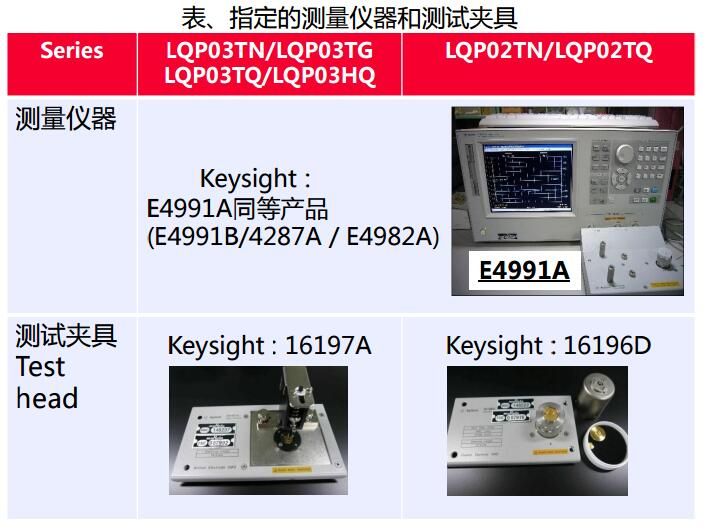

1. 規格書中指定的測量?jī)x器、測試夾具請確認使用的測量?jī)x器和測試夾具是否合適。
2. 校正・補正方法為了進行正確的測量，有必要正確地進行測量?jī)x器的校正以及測試夾具的補正。按照以下順序進行。
2-1 Open/Short/Load校正。為了在7mm連接器的端面處校正，將校正工具16195B的校正套件（open/short/load）安裝到測試頭上，進行校正。
2-2 電氣長度補正。在測試頭上安裝上指定的測試夾具后，輸入下表所示的電氣長度補正值，進行測試夾具的電氣長度補正。此外，結合測量電感值，輸入測量頻率。
2-3 Open/short補正。為了測量面的電極間的補正，進行OPEN/SHORT補正。進行SHORT補正前，請務必輸入指定的殘留電感值。（表B）。
3. 樣品測量時的注意事項
1. LQP03TN/LQP03TG/LQP02TNseries中有方向識別標注
2. 使用16197A時，過于用力按壓芯片，有可能使芯片受損。
