8051單片機燒寫程序過程以及詳細說明
Step 1：Keil軟件的安裝
1.選中文件夾中的C51V900安裝程序并打開，如圖：
2.在安裝對話框里一直選擇Next，直到Finish完成Keil的安裝。
Step 2: 安裝USB轉串口線的驅動程序的安裝
擴展閱讀：什么是單片機燒寫？
1. 選中并打開文件夾中的HL-340安裝程序
2.點擊INSTALL即可自動完成安裝
Step 3：Keil工程的建立
1. 打開桌面上的Keil圖標
，建立一個新工程單擊【Project】菜單中的【New μVision Project】，如下圖：
2. 選擇工程保存的位置，建議最好新建一個文件夾用來保存此工程文件，方便以后管理。
3. 選擇單片機型號：打開Atmel
目錄，選擇子目錄下的AT89C52，點擊OK，在彈出的新對話框中選擇否(N)。
4. 單擊【File】菜單中的【New】菜單項，或者Ctrl+N可新建一個文件Text1
，單擊工具欄的圖標
或者Ctrl+S，在彈出的保存對話框輸入文件名，注意必須在文件名后加上“.c”作為保存的文件類型(例如shuangshuangbang.c)，然后保存。
5. 回到編輯界面，單擊【Target】前面的“+”號，然后在【Source Group 1】選項上單擊右鍵，彈出下圖所示菜單。然后選擇【Add Files to Group ‘Source Group1’】菜單項，如下圖：
6. 在彈出的對話框中選中剛才保存的“XXX.c”文件并單擊【Add】,再單擊【Close】，如圖：
7. 單擊左側【Source Group 1】前面的“+”號，這時可以注意到【Source Group 1】文件夾中多了一個子項【XXX.c】,這時源代碼文件就與工程關聯起來了，這時在右邊的“XXX.c”代碼編輯窗口把偉哥的代碼復制過來即可，如圖：
8.單擊工具欄的【Target Options…】，打開Output選項卡并選擇【Creat Hex File】，點擊【OK】，這時編譯完成后才會產生可供下載到單片機的Hex文件，如下圖：
8. 單擊工具欄的【Rebuild】，可看到狀態欄顯示的狀態(0錯誤和0警告)，這時便完成了Keil工程的建立并產生了可下載到單片機的Hex文件，如下圖：
 |
 |
Step 4：COM口的查詢
1.用USB轉串口線把電腦的USB口和單片機的串口連接;

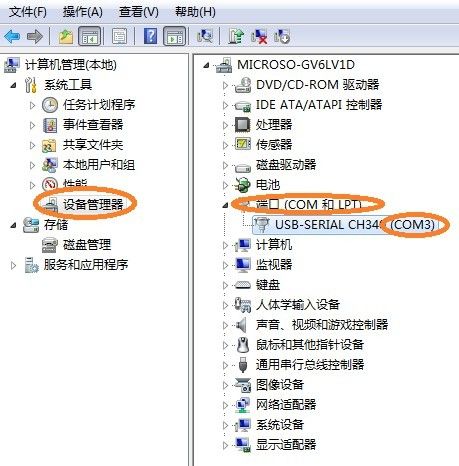

2.右鍵點擊“我的電腦”并單擊“管理”，在彈出的窗口中選擇“設備管理器”，在點擊右邊的“端口”，可以看到USB轉串口線的COM口(如圖為COM3口)，記住顯示的是COM幾口，下載程序時要用到，如下圖：
Step 5：Hex文件的下載
1.打開文件夾里的“程序下載”壓縮包，打開里面的STC_ISP_V481.exe程序，如圖：
2.在彈出的界面中選擇MCU Type為STC89C52RC，單擊【打開程序文件】，在你之前Keil保存工程的位置找到以“.hex”后綴的文件，并選擇打開，選擇“COM”為Step 4中顯示的COM口(我的電腦顯示的是COM3，所以我選擇了COM3，但是不同電腦可能會不一樣，一定要根據自己的電腦來選擇)，如下圖：
2. 最后單擊【Download/下載】(單擊【Download/下載】之前一定不能先讓單片機通電),然后再按下單片機的電源開關，讓單片機通電，這時開始程序到單片機的下載，如下圖表示程序已經成功燒寫到單片機了，你只需把已經燒寫程序的單片機安裝到爽爽棒上即可：
